大涡轮车库门由哪些结构组成？_立酷门窗

大涡轮车库门并非标准行业术语，而是结合特定技术特点的描述性名称。其核心在于采用涡轮蜗杆减速系统驱动的电动车库门，通常用于较大尺寸或重量的门体。立酷门窗将以下从概念解析、结构组成及技术特点展开分析：

一、概念解析

1. “大涡轮”的核心
   指驱动系统采用涡轮蜗杆减速机（而非常见的链条、皮带或齿轮驱动），通过蜗杆旋转带动涡轮传递扭矩，实现门体的平稳升降。

• 优势：自锁性强（断电时门体不会滑落）、传动比大（适合重载）、噪音低。

• 适用场景：大型车库门（如工业厂房、豪华住宅）、频繁使用的场所。

2. 与普通车库门的区别

• 驱动方式：传统电机直接驱动或简单齿轮减速，而涡轮蜗杆系统更复杂，适合高扭矩需求。

• 安全性：涡轮系统的自锁特性增强了防坠落能力，但需配合安全传感器（红外/压力感应）使用。

二、结构组成

大涡轮车库门的结构可分为门体系统和驱动系统两大部分：

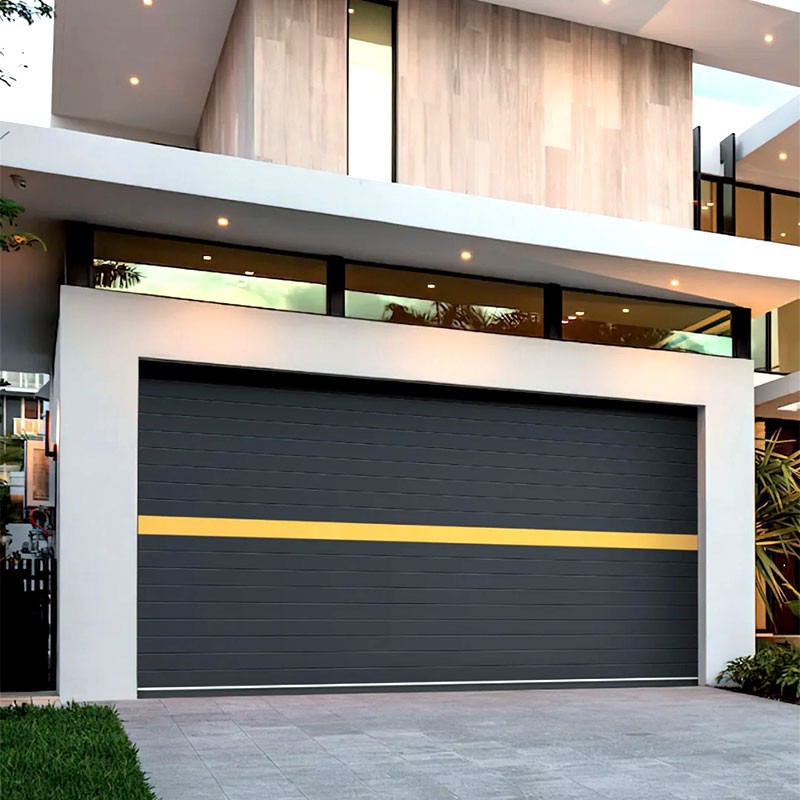

1. 门体系统

• 门板：

• 材料：钢板（镀锌/烤漆）、铝合金、复合木质或玻璃纤维修饰面板。

• 结构：多节铰接式（每节宽40-60cm），便于卷曲收纳；部分高端门体填充聚氨酯泡沫，提供保温隔音。

• 导轨：

• 垂直导轨（两侧）引导门体上下运动，材质为镀锌钢或铝合金，需定期润滑防锈。

• 平衡系统：

• 扭簧或拉伸弹簧：抵消门体重量，减轻电机负担。工业级门可能采用液压或气动平衡。

2. 驱动系统

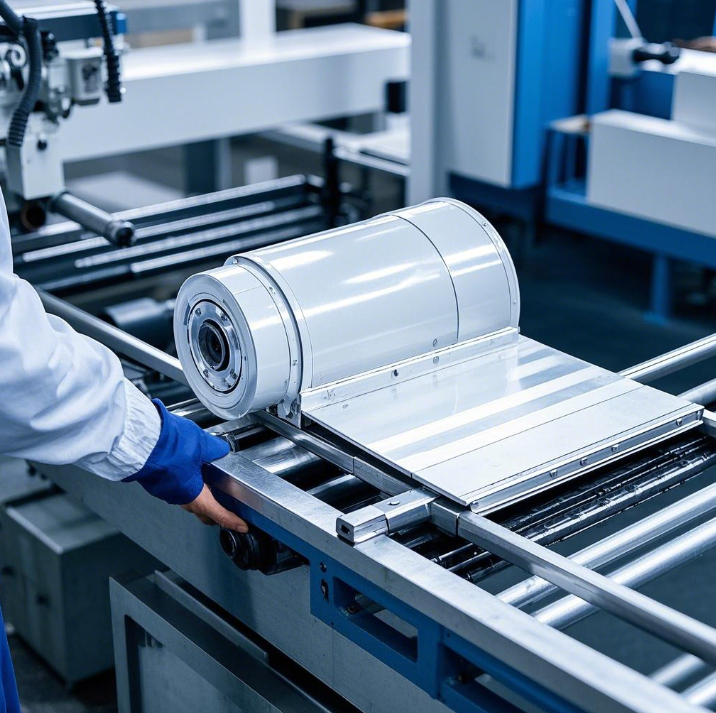

• 涡轮蜗杆电机：

• 核心部件：涡轮（从动轮）与蜗杆（主动轴）啮合，减速比通常在15:1至30:1之间，输出扭矩大。

• 功率范围：工业级可达1.5-2.5马力，住宅用多为0.5-1马力。

• 控制单元：

• 接收器：接收遥控信号（滚动码加密防复制）。

• 控制面板：集成安全逻辑，如遇阻反弹、定时关闭功能。

• 安全装置：

• 光电传感器：门框两侧发射红外光束，检测障碍物。

• 压力传感器：门体遇阻时自动停止或反转。

三、技术延伸与误区

1. “大涡轮”的局限性

• 成本较高：涡轮蜗杆减速机精密加工复杂，维修成本高于链条驱动。

• 效率问题：涡轮传动存在摩擦损耗，长时间高负荷可能发热，需优化散热设计。

2. 与“直驱电机”的对比
   近年兴起的直驱电机（无减速装置，依赖电机本身扭矩）结构更简洁，但涡轮系统在重载场景下仍具优势。

四、总结

最后，综合上述所知，大涡轮车库门本质是以涡轮蜗杆减速为核心驱动的电动门系统，适用于大型或高频率使用的场景。其结构需兼顾门体强度、平衡系统和驱动效率，安全性依赖多重传感器协同。若用户提及具体品牌或型号，需进一步结合产品手册分析其独特设计。
